近幾年來，全國大量各電壓等級變電站逐步采用計算機監控，實現了無人或少人值班。由于實現變電站無人值班后，操作人員集中管理（即集控一體化），以致對現場電氣設備的熟悉程度遠不如有人值班站操作人員，誤操作概率增大，給電氣防止誤操作帶來了一些問題。為此，國家電力公司發布了《防止電力生產重大事故的二十五項重點要求》，并把防止誤操作問題列為首要解決問題之一。
?????
北京合眾普瑞科技有限公司結合電力生產實際開發的eWatch epo電氣設備操作質量遠程監控系統，實現了集控中心實時、直觀地了解變電站現場電氣操作及復核的情況，與現場操作人員進行實時互動，直觀看到現場電氣操作情況，并與現場人員及時通話、相互溝通，大大提高了電氣操作及復核的質量，也為操作人員提供了更高級的安全監護；同時，能保證局內領導、技術人員及時了解現場狀況，將會為事故處理贏得寶貴的時間，并有助于他們參與現場事故的分析處理，制訂出可行的方案。
?????
該系統也可用于日常巡視管理、培訓管理及工作例會。
?
?
?????
系統由EW8508手持式日夜型可變焦攝像機、EW8500腰跨式3G無線視頻終端、3G移動視頻網關及監控軟件三部分組成。EW8508手持式日夜型可變焦攝像機及EW8500視頻終端整合無線通信技術，語音圖像編碼、壓縮技術為一體，能夠?qū)F(xiàn)場圖像、聲音經過壓縮處理后傳送到監控指揮中心，實現遠程指揮監控，為控制中心準確的指揮提供了強大的技術支持和可靠的保障。
?????
電力生產檢修、搶修、操作人員配帶EW8508手持式日夜型可變焦攝像機，通過引線與EW8500腰跨式無線視頻終端相連，通過EW8500無線視頻終端將現場視、音頻信號回傳到遠程人員安全監控平臺，相關負責人可以通過網絡遠程監看，同時可以與現場作業人員實現雙向語音對講或語音廣播，便于指揮中心對現場情況的掌握和控制，并可直接指揮前方人員作業。
?????
EW8500腰跨式無線視頻終端可配置SD卡，可進行本地視音頻存儲，錄像資料易于下載存檔。
?
2.?系統拓?fù)?/strong>
3.?EW8508手持式日夜型可變焦攝像機
?????
EW8508手持式日夜型可變焦攝像機，可將50∽100米以外的設備或儀表的運行狀態、運行數值，通過光學放大變焦，顯示在本地監視器上。解決了肉眼看不見的難題。
?????
一體化集成的手電筒功能，保證了即使在夜間，也能清晰地了解你的設備運行狀況，避免了望遠鏡夜晚無法工作的困境。
?????
■??手持式設計，符合現場工作人員的習慣，易于使用
?????
■??22倍光學放大變焦，能夠看清百米以外的儀表的運行數據
?????
■??手動變焦按鈕人性化設計，方便操作
?????
■??自帶手電筒功能，確保設備夜間可用
?????
■??內置了大容量鋰電池，無外部供電時大可持續工作8小時以上
?????
無線視頻終端設計小巧、功能多樣、攜帶方便，通過外接視頻安全帽即可完成長時間遠程無線視頻監控與應急指揮功能，視頻通過多種無線網絡進行傳輸，圖像清晰、流暢。
?????
■??獨有的可靠連接技術，針對無線網絡設計，在惡劣網絡條件下保障視頻流暢傳輸
?????
■??H.264超低碼流視頻壓縮技術、獨特的信道動態適配技術，針對無線信道設計的準可靠傳輸糾錯
?????
■??SD卡存儲，可以實時存儲錄像文件
?????
■??遠程實時監控，雙向語音對講
?????
■??支持電腦瀏覽，手機瀏覽，監控中心電視墻瀏覽多種觀看方式
?????
■??內置了大容量鋰電池組，無外部供電時大可持續工作8小時以上，也可根據應用需要增加電池容量
?????
■??嵌入式模塊化設計，內置硬件看門狗，可7X24小時連續運行
?????
■??一鍵恢復出廠設置，系統支持在線升級，使用維護方便
| 項目 |
明細 |
性能說明 |
| 視頻 |
視頻輸入 |
單路輸入。航空插頭，75歐匹配阻抗 |
| 壓縮格式 |
H.264 編碼 |
| 幀率 |
幀率2~25f/s可調，具體幀率適無線網絡而定 |
| 分辨率 |
CIF、D1可選 |
| 音頻 |
音頻輸入 |
1路輸入，航空插頭 |
| 音頻輸出 |
1路輸出 |
| 壓縮格式 |
AMR壓縮方式（8K采樣，5.6Kbps） |
| 圖片 |
抓拍 |
D1：704*576像素
CIF：352*288像素
QCIF：176*144像素，可設 |
| 網絡 |
無線 |
單卡，PPPOE自動撥號，高效視頻傳輸算法 |
| 串口 |
調試 |
采用miniUSB方式引出串口，另一端接PC調試 |
| 環境 |
工作溫度 |
常溫:-10攝氏度~ 60攝氏度 |
| 電源 |
輸入 |
航空插頭，可輸入外部12V電源，或者外部12V鋰電池 |
| 輸出 |
航空插頭，輸出5V，為攝像機供電 |
| 鋰電 |
DC12V/3000mAh，可為設備供電8小時 |
| 產品規格 |
尺寸 |
150mm*100mm*35mm |
| 重量 |
約0.8Kg（含鋰電電池） |
| 功率 |
正常工作6~8W |

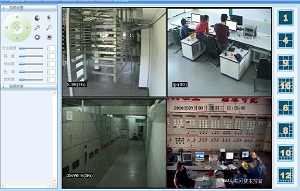

5.?遠程人員安全監控平臺
?????
■??隨時隨地通過遠程觀看，突破距離限制
?????
移動終端業務采用3G國際標準，無論你身在何處，只要有3G移動網絡覆蓋的地方，皆可從指揮中心上監看實時畫面、雙向?qū)χv及語音廣播。
?????
■??錄像存儲回放，確保信息完整
?????
移動終端業務用戶可任意選擇在視頻安全帽、電腦終端和服務器端進行錄像。隨時調取過去某時間段的錄像，進行回放查看。
?????
■??逐級加密，確保視頻信息的安全
?????
由于視頻信息經過高效的壓縮、編碼、加密、解碼，每個步驟操作前加入了嚴格的身份驗證，確保用戶信息的安全。
?
|
